聲表面波濾波器概述

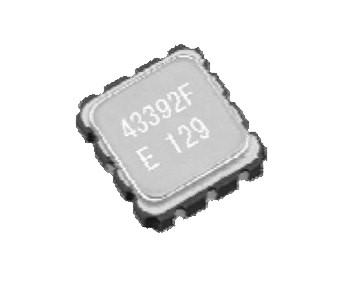

聲表面波濾波器的英文縮寫為SAWF(Surface Acoustic Wave Filter)，也有人簡稱為SAW濾波器。聲表面波濾波器（SAWF）是利用壓電材料的壓電效應和聲特性來工作的，以極陡的過度帶使鄰頻傳輸得以實現，與隔頻傳輸相比，頻譜利用率提高了一倍。EPSON現有FF-555和FF-32N兩個系列屬于中頻SAW濾波器（額定工作頻率在300MHz到500MHz之間），插入損耗不超過3.5dB，通頻帶寬f_nom±100kHz Min.或±200kHzMin，主要應用在無線遠程控制，例如無線LAN及數字電視的傳輸系統等領域，尤其適用于汽車無匙門禁等車載電子產品。
-
聲表面波濾波器的優點和缺點
SAW濾波器的主要優點是設計靈活性大、模擬/數字兼容、群延遲時間偏差和頻率選擇性優良（可選頻 率范圍為10MHz～3GHz）、輸入輸出阻抗誤差小、傳輸損耗小、抗電磁干擾（EMI）性能好、可靠性高、制作的器件體小量輕，其體積、重量分別是陶瓷 介質濾波器的1/40和1/30左右，且能實現多種復雜的功能。滿足了現代通信系統設備及便攜式電話輕薄短小化和高頻化、數字 化、高性能、高可靠等方面的要求。
主要缺點：所需基片材料的價格昂貴，對基片的定向、切割、研磨、拋光和制造工藝要求高。受基片結晶工藝苛刻和制造精度 要求嚴的影響，包括EPSON在內的少數幾家掌握壓電基片生產技術的制造商壟斷了SAW濾波器市場。
-
SAW濾波器匹配注意事項
SAW濾波器的匹配不同于其他濾波器的匹配，針對不同結構的SAW濾波器其匹配目標不同。對于高損耗SAW濾波器并不需要與外部電路完*的共軛理想匹配，因為在較大的聲輻射條件下，改進理想匹配雖然可以實現低損耗，但卻是以增加幅度和相位波動為代價的。這些器件通常有意使器件在一定程度上失配。對于中等損耗的SPUDT濾波器，其匹配也不完*是理想電匹配。對于1~4dB的低損耗SAW濾波器則要求盡量理想電匹配以取得*小損耗。
為了使聲表面波器件應用簡單，濾波器的輸入輸出端一般采用二元件進行匹配。對不同的SAW濾波器S參數，匹配網絡不同，需要根據Smith圓圖，選取合適的匹配網絡結構。在Smith圓圖中，經匹配從起點到目的位置點經過的曲線長度越短，匹配后頻響特性越好。AW濾波器匹配時需要注意的問題：
(1)評估板和系統板上的匹配元件值有些差異，其原因是分布參數不同，需要微調元件值。
(2)高損耗濾波器通常要求失配，以得到好的通帶特性。
(3)低損耗濾波器通常要求*佳匹配，以得到小的損耗和駐波系數（SWR）。
(4)損耗越小的濾波器對匹配元件值越敏感。 - 愛普生TG1612SLN溫補晶振：超小尺寸高精度，賦
